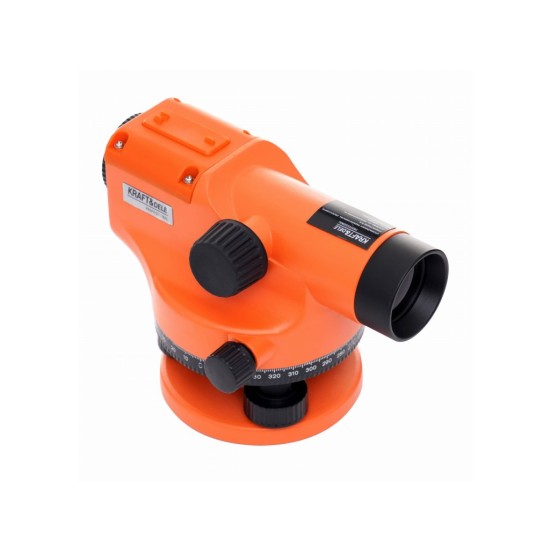

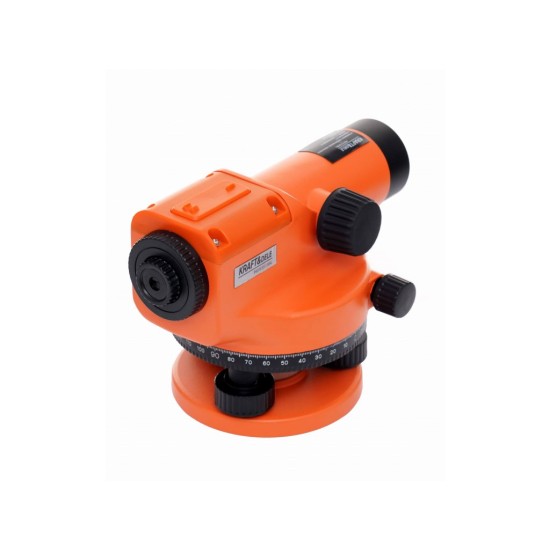

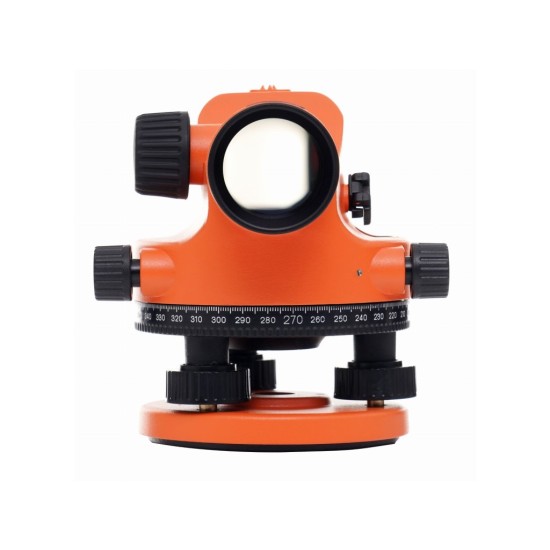

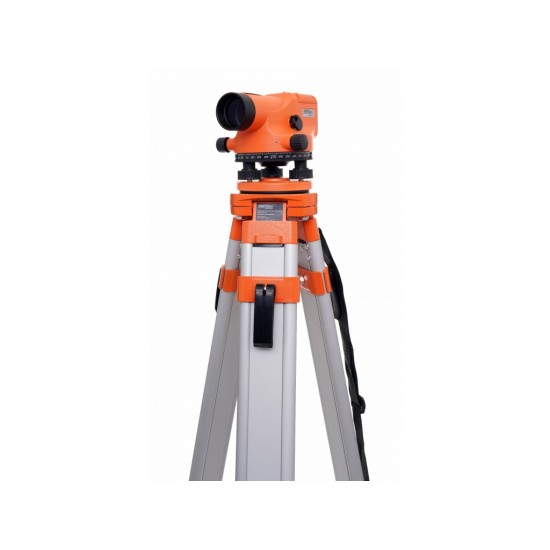

Optický nivelační přístroj KD1095 představuje kompletní řešení pro všechny typy výškových měření v terénu. Zařízení je určeno pro profesionální použití ve stavebnictví, při zakládání objektů, terénních úpravách, pokládce inženýrských sítí i geodetických pracích.

Precizní optika a stabilní měření

Přístroj disponuje 32násobným optickým zvětšením a velkou clonou objektivu 40 mm, což zajišťuje jasný a kontrastní obraz i při horších světelných podmínkách. Pracovní dosah až 107 metrů umožňuje měření na rozsáhlých stavbách a v otevřeném terénu. Minimální zaostřovací vzdálenost pouhých 0,3 m rozšiřuje možnosti použití i v těsných prostorech.

Magnetický kompenzátor s automatickým tlumením vibrací zajišťuje přesné horizontální nastavení i na nestabilním podkladu. Zámek kompenzátoru chrání citlivý mechanismus během transportu a prodlužuje životnost přístroje.

Odolná konstrukce

Vodotěsné a prachuvzdorné tělo přístroje s integrovanou sluneční clonou odolává náročným podmínkám staveniště. Utěsněné nivelační šrouby zabraňují vnikání nečistot do mechanismu. Konstrukce je navržena pro dlouhodobé intenzivní využití v exteriéru.

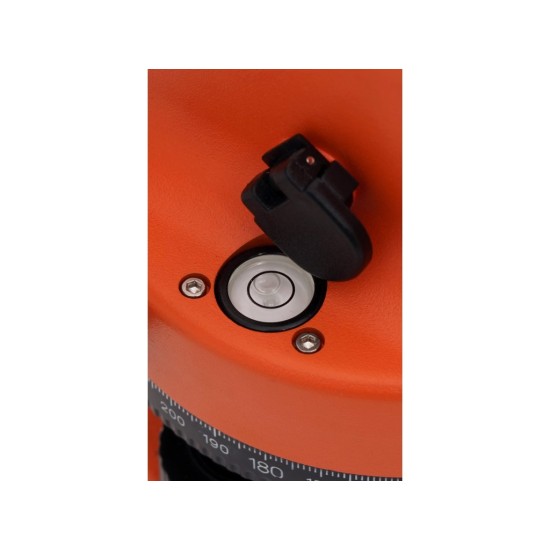

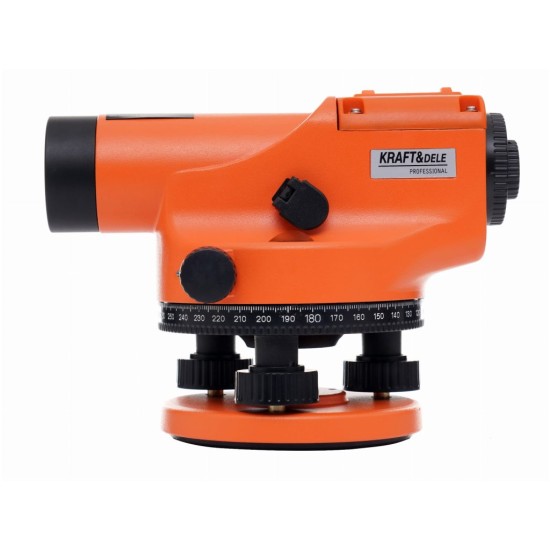

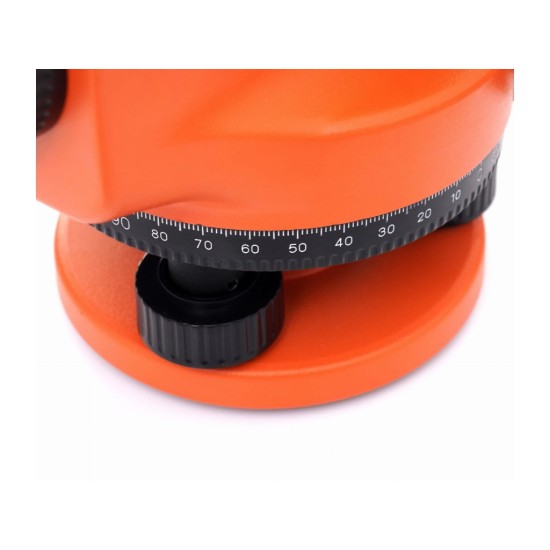

Horizontální kruh s dělením po 1° a pentagonální hranol umožňují rychlou orientaci a kontrolu nastavení libely. Velké ostřicí kolečko zajišťuje pohodlné a přesné zaostření.

Příslušenství

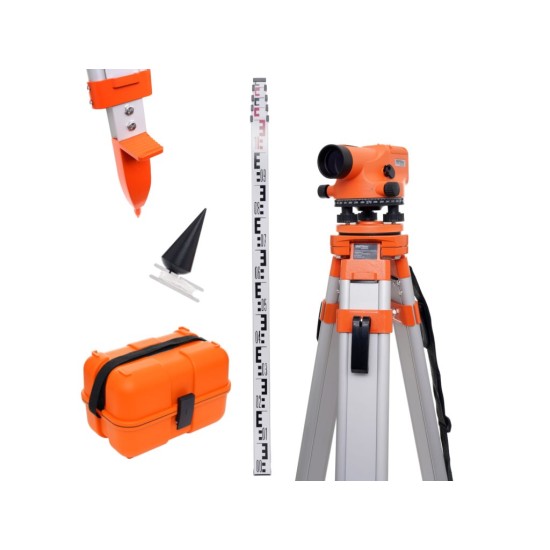

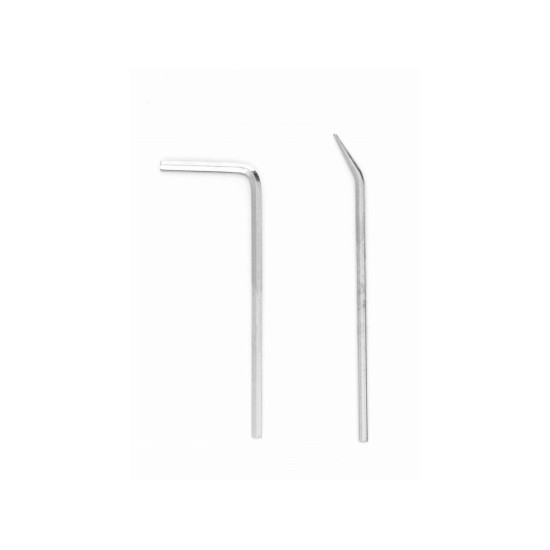

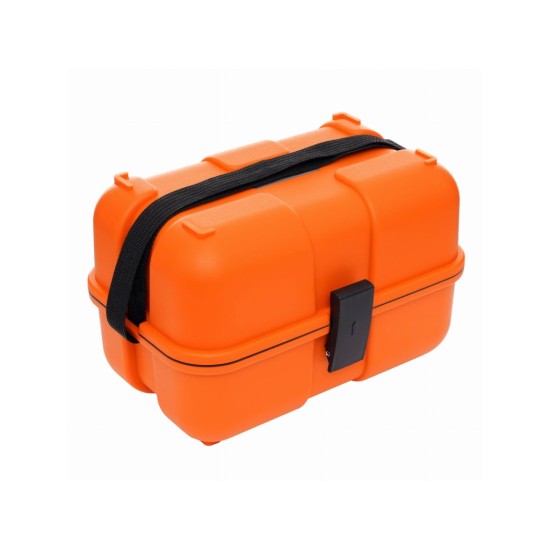

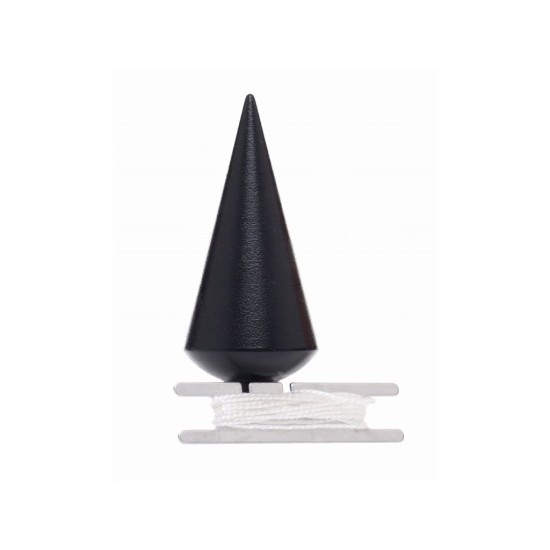

Set obsahuje veškeré nezbytné příslušenství: stabilní hliníkový stativ s univerzálním závitem 5/8", teleskopickou nivelační lať, rektifikační jehlu pro nastavení přístroje, olovnici pro kontrolu svislosti a odolný přepravní kufr chránící nivelační přístroj při transportu.

Integrovaný optický dálkoměr s převodovým poměrem 1:100 umožňuje rychlé odhadnutí vzdálenosti k nivelační lati bez potřeby dalších pomůcek.

Vysoká přesnost a spolehlivost

Přístroj dosahuje přesnosti nivelace 1/16" se směrodatnou odchylkou pouze 1,0 mm na dvojité nivelaci vzdálenosti 1 km. Kompenzátor pracuje v rozsahu ±15' s přesností nastavení ±0,8'. Tyto parametry splňují požadavky na přesnost běžných stavebních i geodetických prací.

Oblasti použití

• zakládání staveb a kontrola základových desek
• výstavba a rekonstrukce komunikací
• terénní úpravy a zemní práce
• pokládka kanalizace a vodovodních řadů
• geodetické zaměřování
• sadové a zahradní úpravy
• sportovní a rekreační plochy
• měření výškových rozdílů terénu
• Kontrola vodorovných rovin (základy, podlahy, terasy)
• výškové zaměřování
• nivelace tras (kanalizace, komunikace)
• vytýčení spádů

Parametry:

• kód produktu: KD1095
• optický nivelační přístroj:
• přiblížení: 32x
• délka objektivu: 210 mm
• clona objektivu: 40 mm
• přesnost nivelace: 1/16"
• pracovní dosah: 107 metrů
• nejkratší ohnisková vzdálenost: 0,3 m
• převodový poměr optického dálkoměru: 1:100
• rozsah nivelace kompenzátoru: +/- 15 stop
• přesnost nastavení kompenzátoru: +/- 0,8'
• magnetické tlumení vibrací: ano
• citlivost folikulů: 8/2 mm
• horizontální kruhová stupnice: 1°
• směrodatná odchylka (dvojitá nivelace 1 km): 1,0 mm

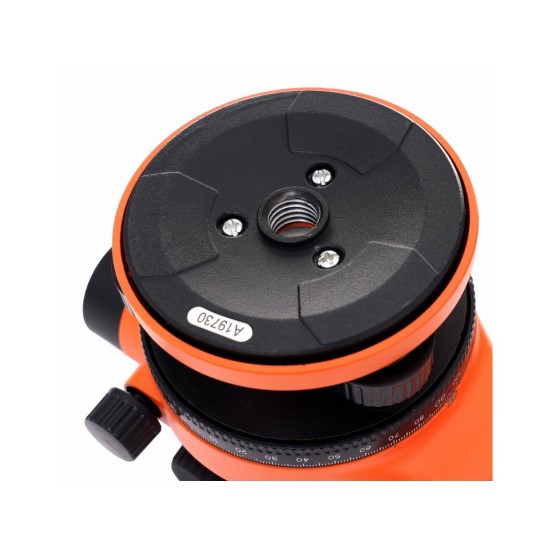

• závit: 5/8"-11

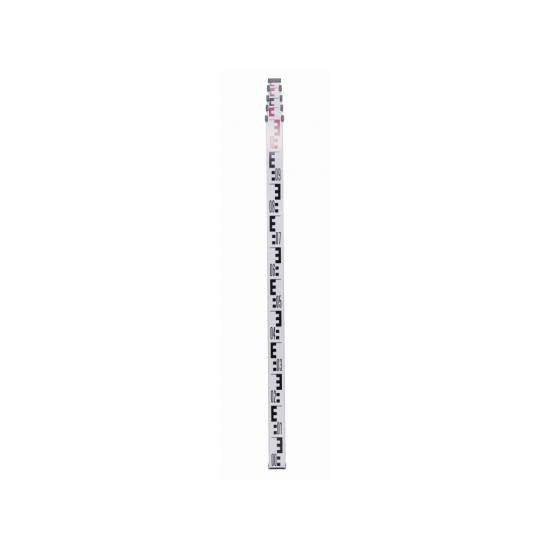

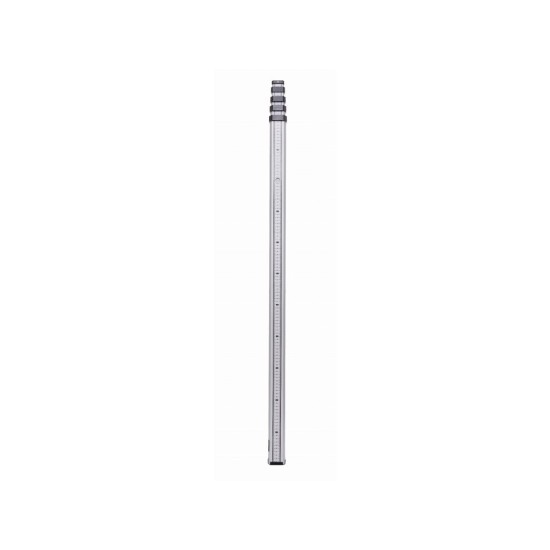

• nivelační lať:
• nastavitelná délka: 1,23–5,00 m
• počet segmentů: 5
• stupnice: oboustranná

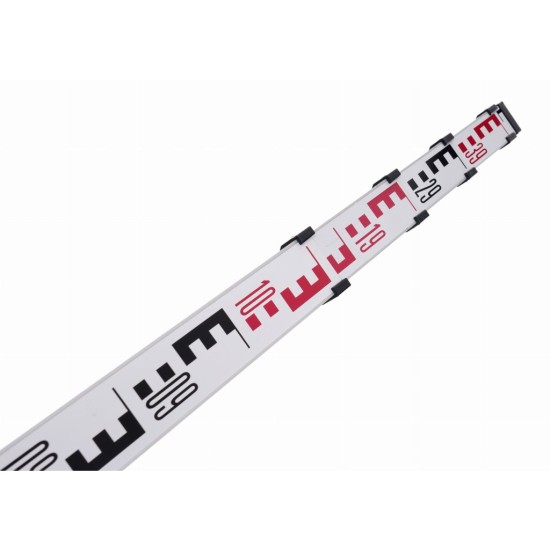

• typ stupnice: geodetická „E“ / milimetrová

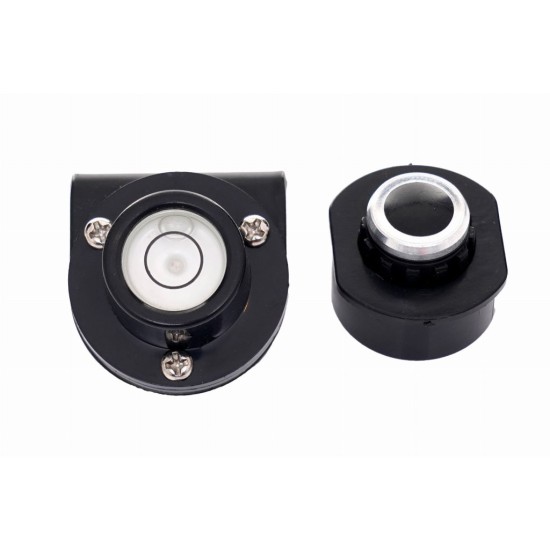

• libela: ano
• materiál: hliník, plast, kov

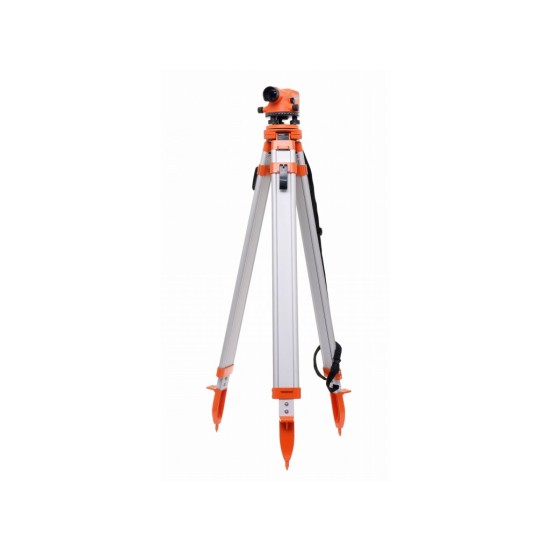

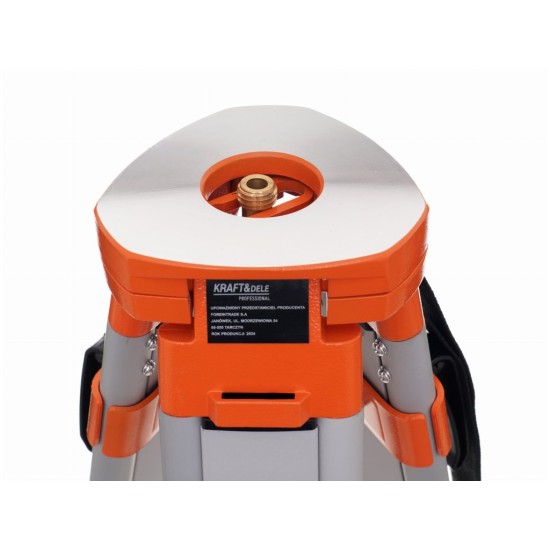

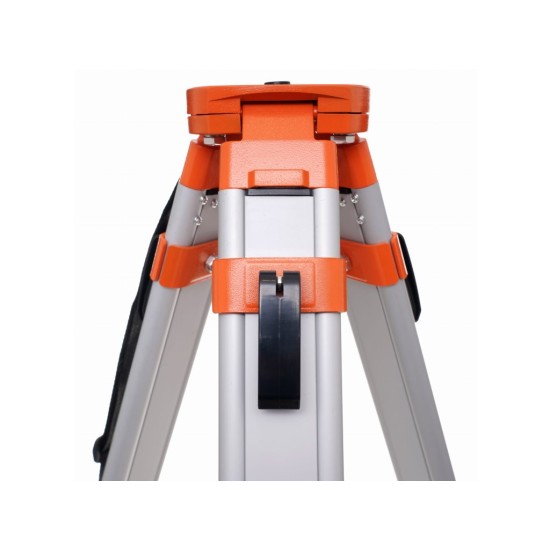

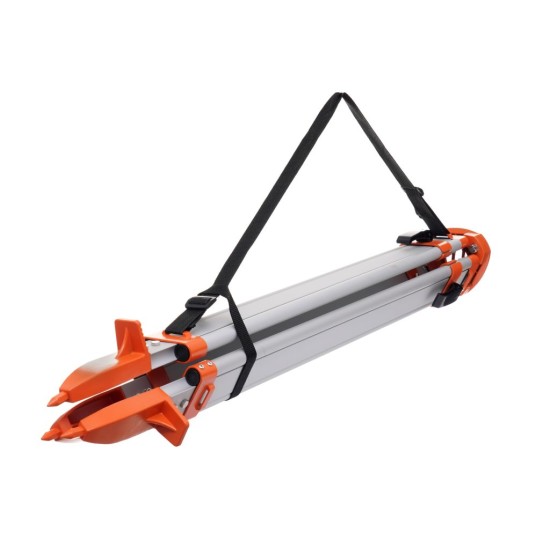

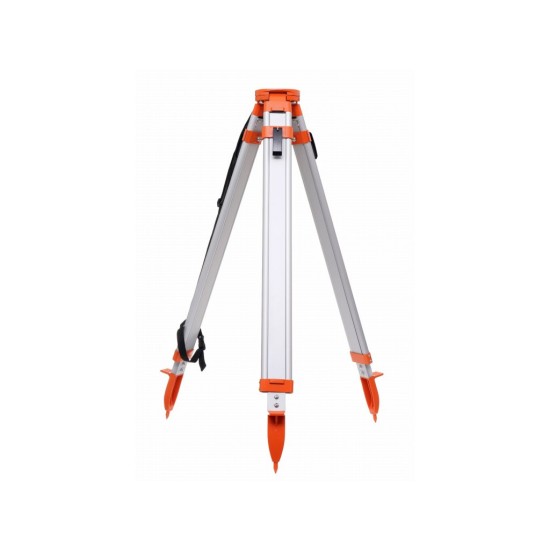

• stativ:
• nastavitelná výška: 94–155 cm

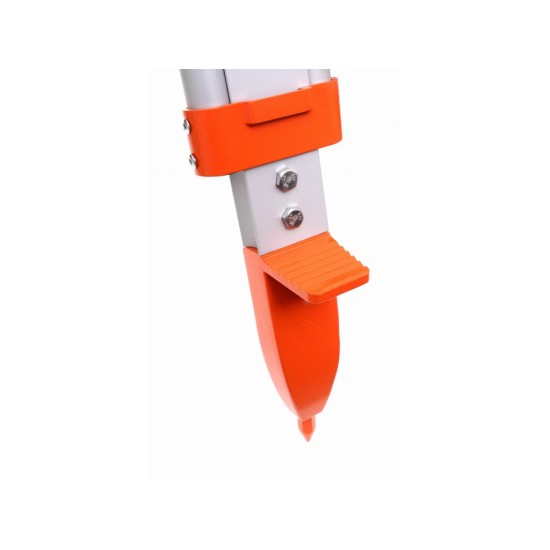

• nášlapy na každé nožce
